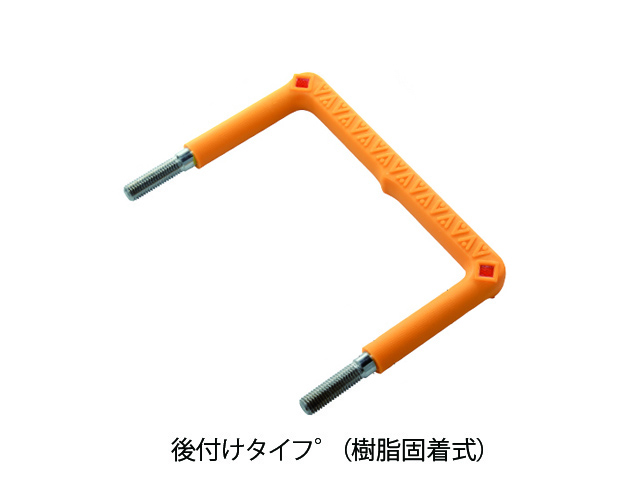

後付けタイプ(樹脂固着式)

コンクリート壁に取り付ける際に便利な樹脂固着式です。

利用されている箇所:
河川・水路・浄化センター・マンホール・枡・雨水桝・法面・下水道再構築・水源地・配水池・ポンプ場・防火水槽・護岸壁・ダム・各種擁壁等。

黄色の樹脂被覆によりステップの位置が判別しやすくなっています。

※小さい画像をクリックすると拡大表示されます。

製品詳細

                                                10本入/箱

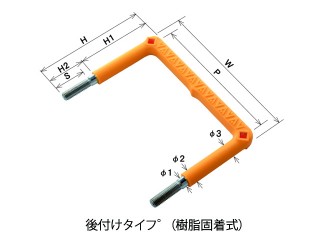

品番 Φ1 Φ2 Φ3 W H P H1 H2 S SS SUS
YE15-200 19 25 150 200 128 130 70 50 ー  PDF
YE20-200 200 175 ー  PDF
EH30-183 27 300 183 273 133 50 40 PDF PDF
EH30-185 185 150 35 25 PDF ー
SD30-200 19 27 300 200 273 150 50 30 PDF ー
EH30-220 220 160 60 35 PDF ー
SH30-220 150 70 55 ー  PDF
SG30-250 25 27 250 180 PDF PDF
PW40-175 19 27 400 175 373 133 42 35 PDF ー
EH40-190 190   135  55 PDF
EH40-220 220 160 60 PDF ー
SH40-220 220 150 70 55 ー  PDF
SG40-250 25 27 250 180 PDF PDF

※YE15-200SUS 、YE20-200SUS の芯材は、SUS403です。

※ドリル径Φ30で孔あけを行って下さい。

※充填接着にはアメニティパテ(別売り)をご利用下さい。PDF

※単位:㎜。芯材の材質に応じて『SS』か『SUS』を品番の最後に付けて下さい。

※表のPDFをクリックすると拡大表示され、ダウンロードや印刷ができます。

※カタログはこちら⇒ PDF  施工例⇒ PDF







※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
