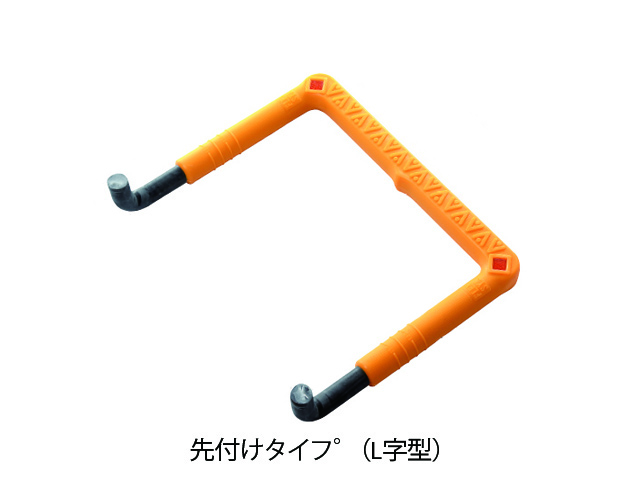

先付けタイプ(L字型)

最もよく使われている先端がL字型の
足掛金物です。

利用されている箇所:
河川・水路・浄化センター・マンホール・桝・雨水桝・法面・下水道再構築・水源地・配水池・ポンプ場・防火水槽・護岸壁・ダム・各種擁壁等。

黄色の樹脂被覆によりステップの位置が判別しやすくなっています。

足掛金物はステップやタラップとも言われます。

※小さい画像をクリックすると拡大表示されます。

製品詳細



                                                10本入/箱

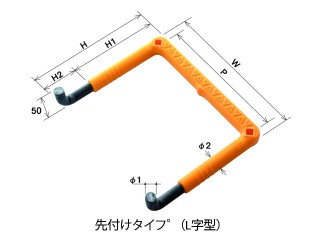

品番 Φ1 Φ2 H1 H2 SS SUS
RC15L-200 19 25 153 200 128 155 45 PDF ー
RC15L-250 250 180 70 PDF ー
RC17.5L-200 175 200 150 150 50 PDF ー
RC20L-200 200 175 165 35 PDF ー
RC30L-173 19 27 300 173 273 133 40 PDF PDF
RC30L-250 250 180 70 PDF

SUS304

SUS403

RC30L-300 300 230 70 PDF PDF
RC30L-350 350 285 65 PDF PDF
RC40L-157 19 27 400 157 373 123 34 PDF PDF
RC40L-173 173 133 40 PDF ー
RC40L-250 22 30 250 370 150 100 PDF PDF
RC40L-300 300 210 90 PDF

SUS304

SUS403

※単位:㎜。芯材の材質に応じて『SS』か『SUS』を品番の最後に付けて下さい。

 RC30L-250、RC40L-300は、『SS』か『SUS』か『SUS403』を品番の最後に付けて下さい。

※表のPDFをクリックすると拡大表示され、ダウンロードや印刷ができます。

※カタログはこちら⇒ PDF



※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
