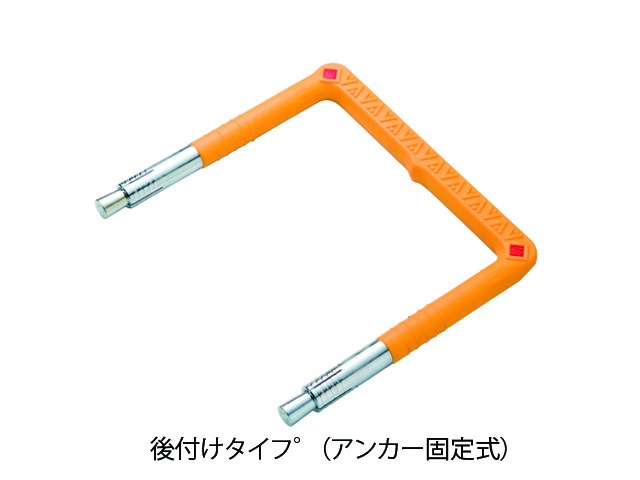

後付けタイプ(アンカー固定式)

コンクリート壁に叩き込んで使うアンカー固定式です。

利用されている箇所：
河川・水路・浄化センター・マンホール・桝・雨水桝・法面・下水道再構築・水源地・配水池・ポンプ場・防火水槽・護岸壁・ダム・各種擁壁等。

黄色の樹脂被覆によりステップの位置が判別しやすくなっています。

※小さい画像をクリックすると拡大表示されます。

製品詳細

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　10本入/箱

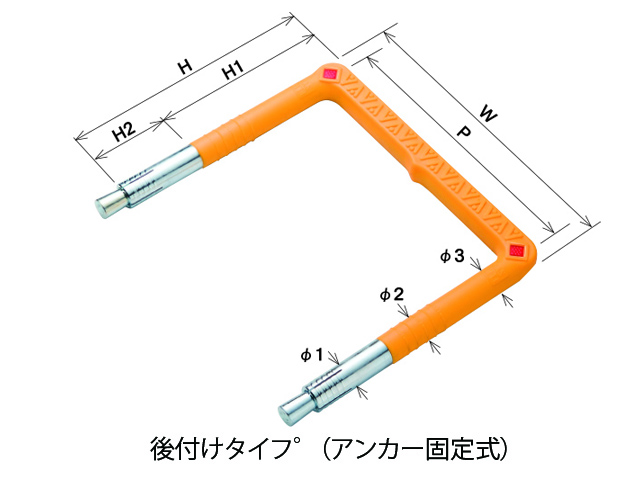

品番 Φ1 Φ2 Φ3 Ｗ Ｈ Ｐ H1 H2 SS SUS ｱﾝｶｰ
AN30-260 25.4 25 27 300 260 273 180 80 PDF ー SS
ー PDF
AN30S-260 ー　 PDF SUS
AN40-260 25.4 25 27 400 260 373 180 80 PDF ー　 SS
ー　 PDF
AN40S-260 ー PDF SUS



※ドリル径Φ26で孔あけを行って下さい。

※仕上げにアメニティパ(別売り)を推奨。PDF

※単位：㎜。芯材の材質に応じて『SS』か『SUS』を品番の最後に付けて下さい。

※表のPDFをクリックすると拡大表示され、ダウンロードや印刷ができます。

※カタログはこちら⇒　PDF　　施工例⇒　PDF

※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
