ベルトスリング

JIS-B8818 Ⅲ等級

※小さい画像をクリックすると拡大表示されます。

製品詳細

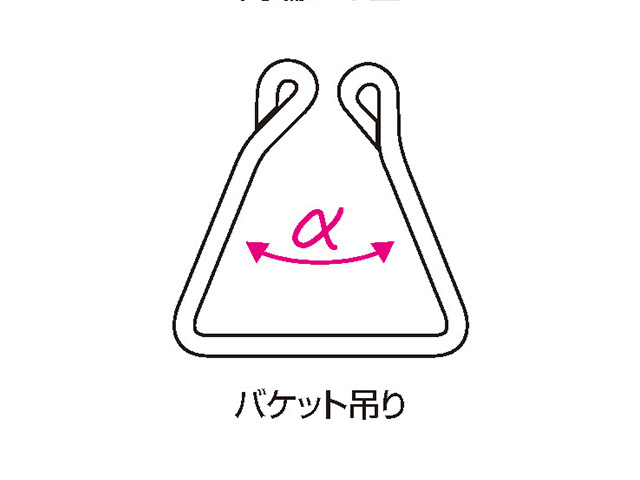

ベルト巾(mm)  使用荷重t   使用荷重 t(バケット吊り α角度時)
0度 45 度 60 度 90 度
25 0.8 1.6 1.44 1.36 1.12
35 1.25 2.5 2.25 2.12 1.75
50 1.6  3.2 2.88 2.72 2.24
75 2.5 5.0 4.5 4.25 3.5
100 3.15 6.3 5.67 5.35 4.41
150 5.0 10 9.0 8.5 7.0
 200 6.3 12.6 11.3 10.71 8.82
250 8.0 16 14.4 13.6 11.2
300 10 20 18 17 14

※ 等級について(例 50㎜巾の使用荷重)
Ⅰ等級、1.0t、 Ⅱ等級、1.25t、 Ⅲ等級、1.6t ※ 角張った荷物には、ベルトスリング用保護コーナーベルトを使用下さい。 ※ 挟搬機・自動解除フックは、60・61・62 ページを参照。

※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
