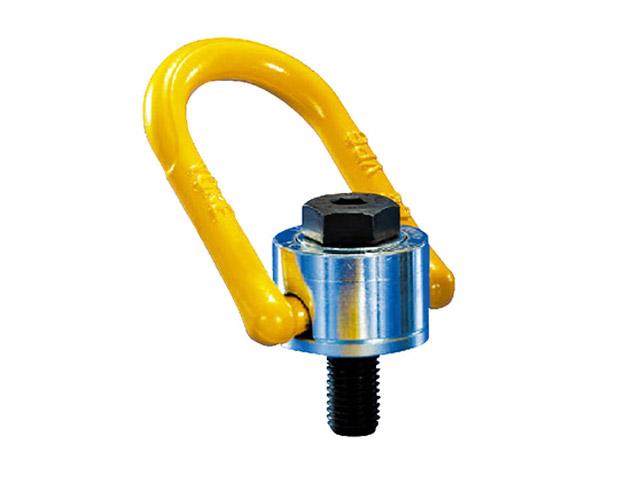

アンカーポイント

特徴
①取付軸方向に対して、360 度回転します。
②取付面に対して、180 度可動します。
③横吊りや、斜め吊り、引き起こしが可能です。
④アイボルトの約 4倍の使用荷重です。

※小さい画像をクリックすると拡大表示されます。

製品詳細

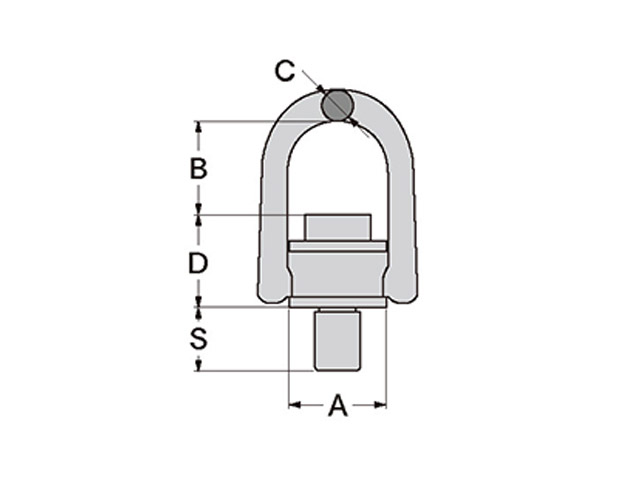

 サイズ 仕様荷重  A B C D
M8 0.5t 12  33 42 11 28
M10   0.7t  15 41 29
M12 1.0t 18 40 31
M14 1.5t 21  51  56 17 45
M16 2.0t 24  51 54  17 46
M18  2.0t 27  65 78  20 57
M20 3.0t 30  51 52  17 49
M24 5.0t 36   72 81  22 59
M27 5.6t 38  87  96  30 79
M30 7.8t 48  87  94  30 81
M36 12.5t 54  110  112 38 98
M42 15.6t 63  101 109
M48 20.0t 72  97 113
M56 22.0t 84  123 113 38 123
M64 22.5t 96  112 124

※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
