エコフランジ

フランジ金物が進化!
発想の転換 耐力 2 倍以上、重量およそ半分!(弊社計算による)

エコフランジのメリット
①フランジ金物のプレートを縦向きから横向きに変える事により耐力 2 倍、重量半分を実現。コスト削減にも大きな味方。
②鉄筋を切らなくてもいい設計が可能。

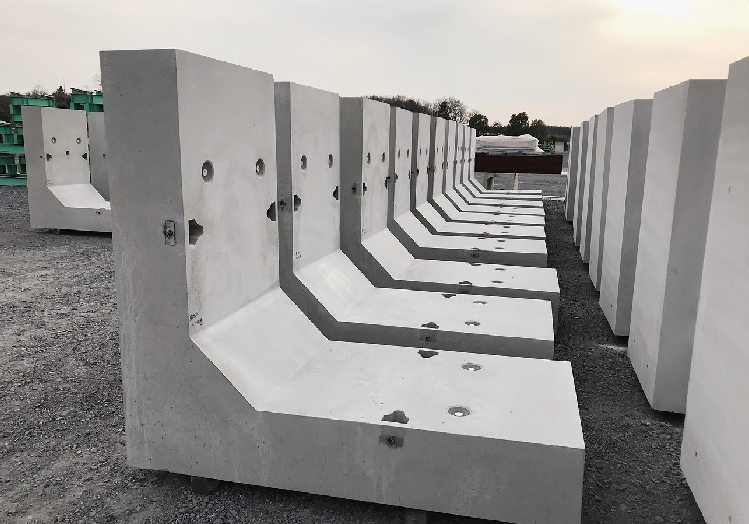

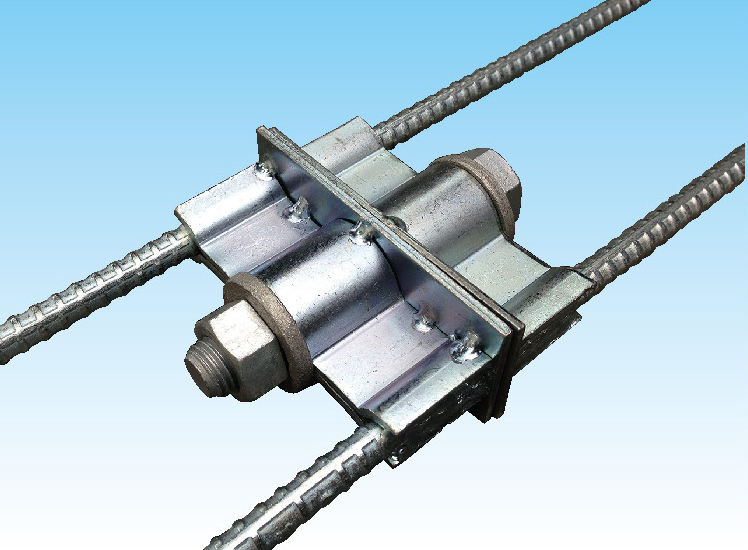

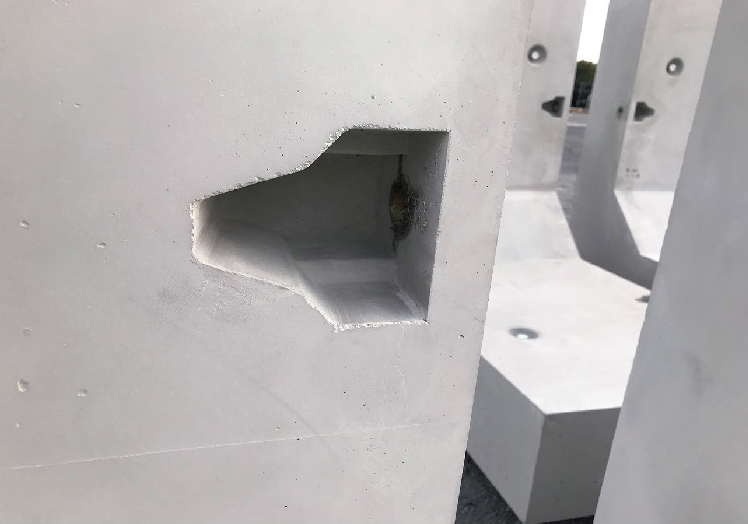

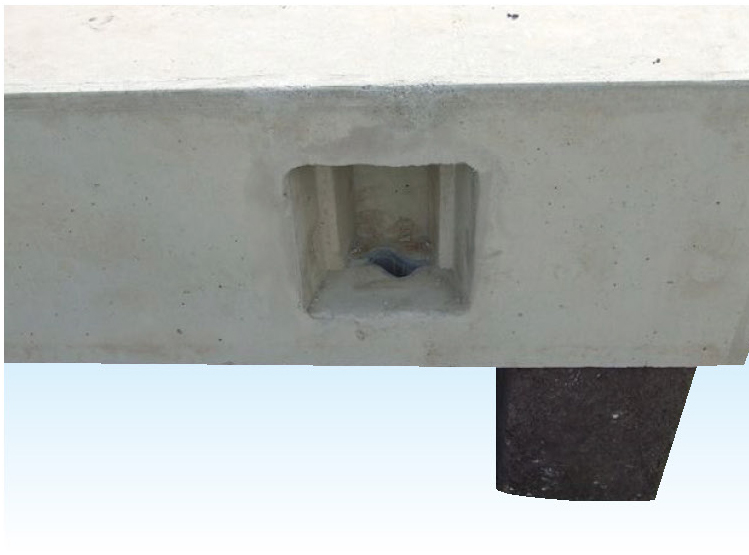

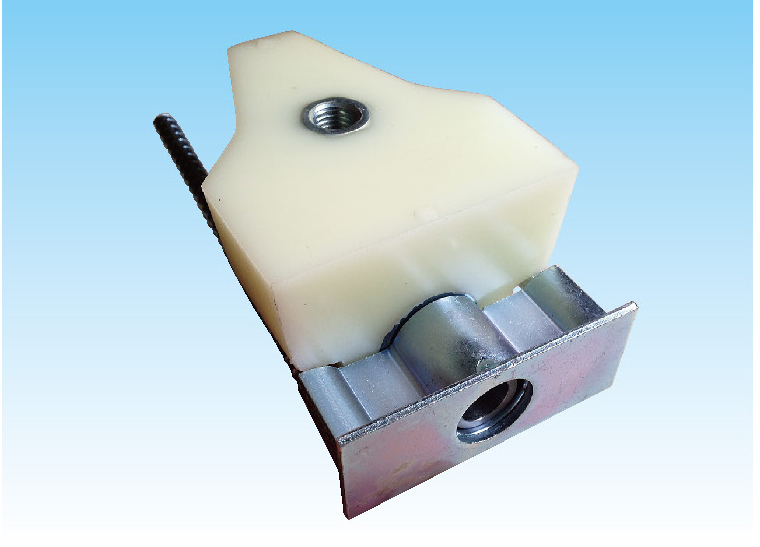

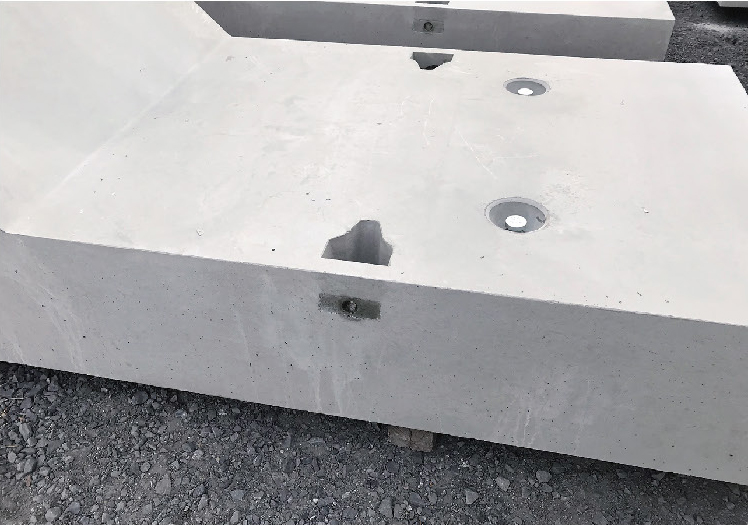

 ・ 断面の厚みが50mm以下になっており、フランジをセットする高さもコッターにより調整が可能な為、鉄筋を切らなくても良い位置に取り付けられます。
 ・ 奥行き方向に厚みが変えられる為、奥行き方向に対しても鉄筋を避けてコッターをセットできます。

【特許 第 5638018 号】

※小さい画像をクリックすると拡大表示されます。

製品詳細

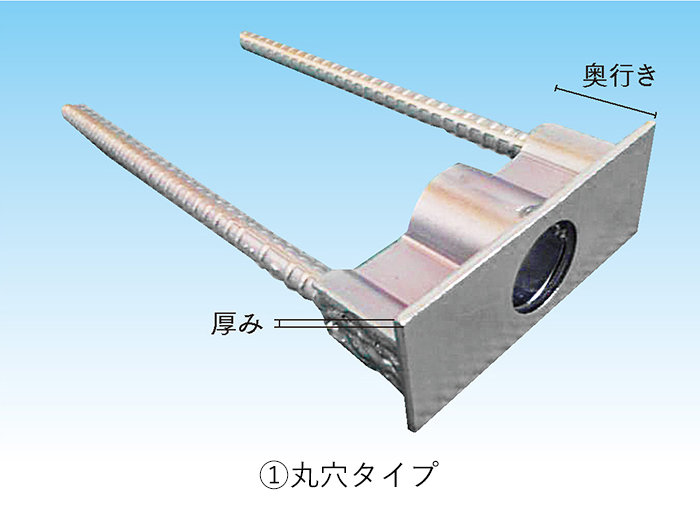

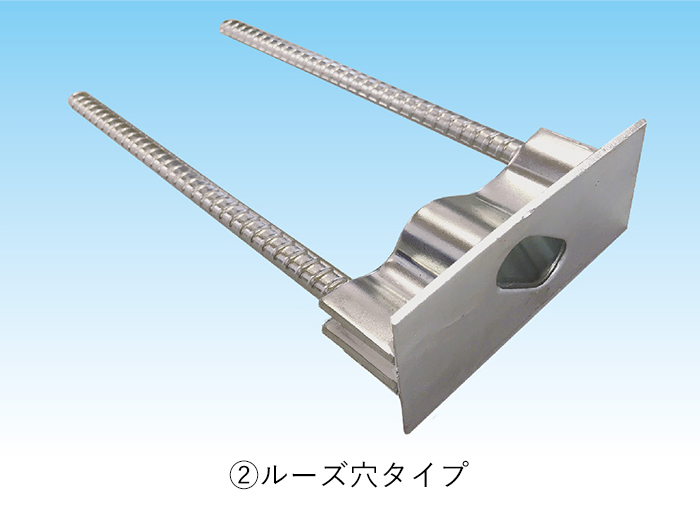

形状 規格  厚み・奥行き プレート

定着筋

①  2t 用 t3.2×32 t2.3×40×100 Φ27 D10×200    SD345
4.5t 用 D13×250
7t 用 t4.5×38 t2.3×55×110 Φ34 D13×300
10t 用 t4.5×43 D16×300
7t 用 t4.5×38 Φ20×40 D13×300

※規格値は、鉄筋長、コンクリート強度により変わります                     ロット500〜

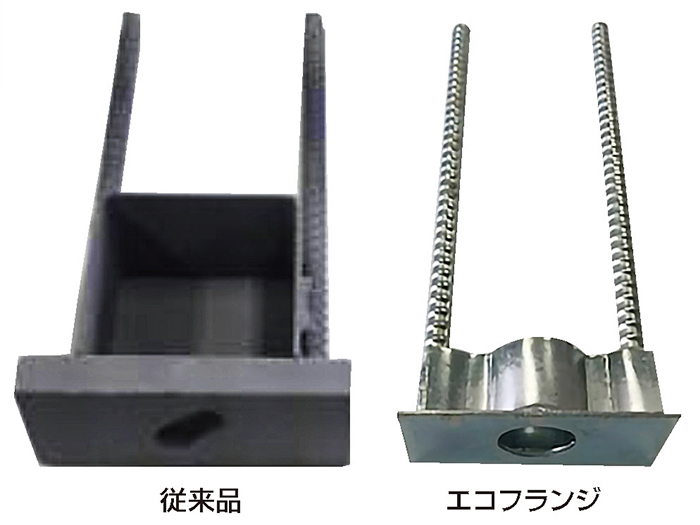

 切り替え例

従来のフランジ金物   エコフランジ
 サイズ  サイズ
 t12  t6
 t9  t4.5
 t6  t3.2
 t4.5  t3.2ショート

※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
