シャックル

JIS規格品シャックルです。

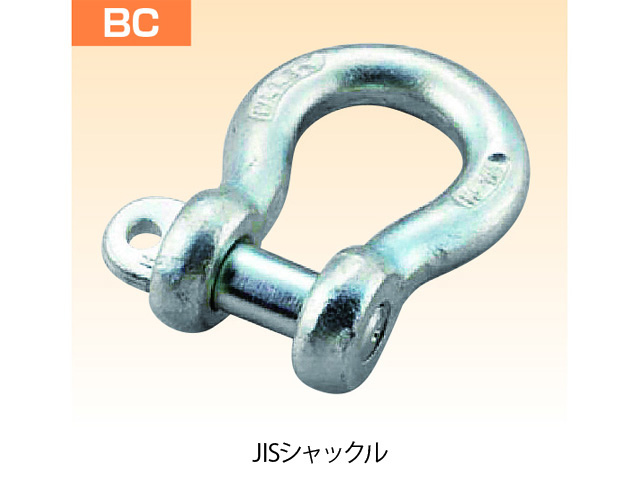

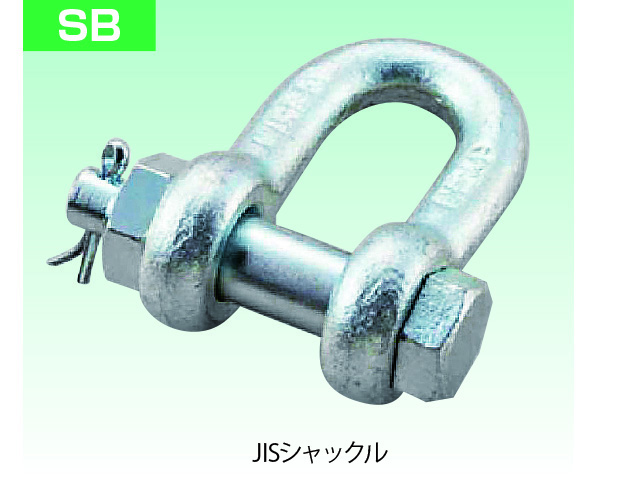

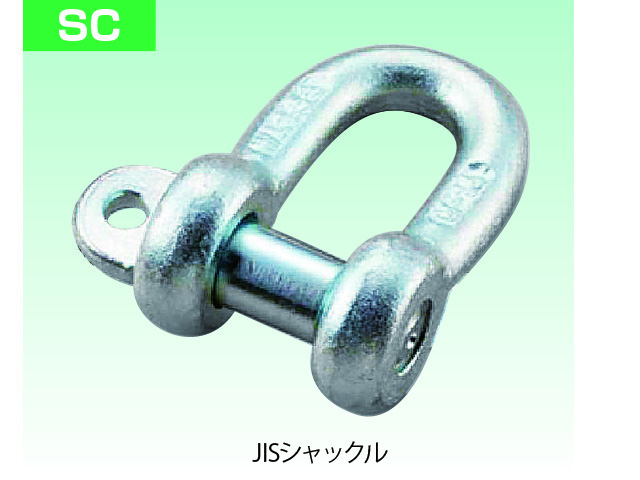

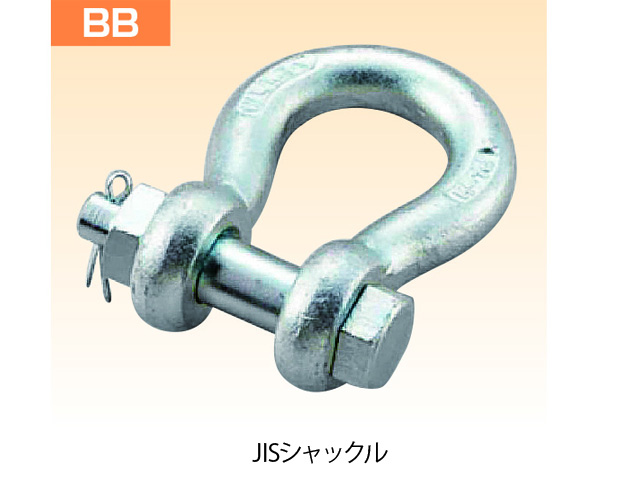

本体は、SタイプとBタイプの2種類。
ピンは、Aタイプ、Bタイプ、Cタイプの3種類。

※小さい画像をクリックすると拡大表示されます。

製品詳細

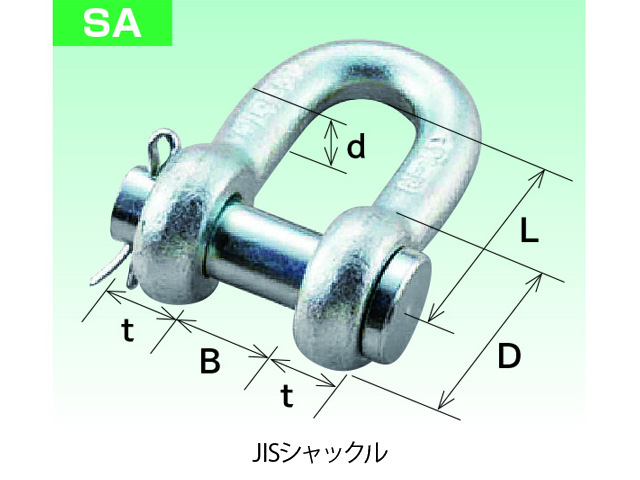

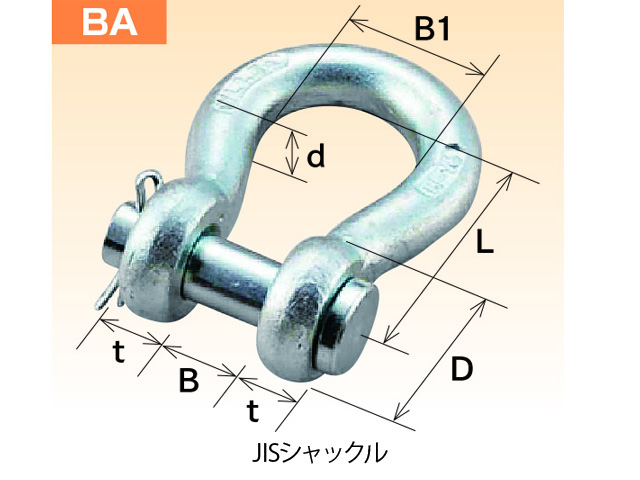

呼びt

 使用荷重(t)

口幅　B

頭径　D

穴径d1

ねじの呼びd2

ピン径d3

 Sタイプ Bタイプ

SA・SB・SC

 BA・BB・BC

本体径d

長さ　L

 本体径d 長さ　L 内径B1
 tf KN   tf KN
6 0.2 1.96 0.2 1.96  11 17 9 M8 8 6 24 8 36 20
8 0.315 3.09 0.35 3.43  14 21 11 M10 10 8 32 10 45 25
10 0.6 5.88 0.6 5.88  17 25 13 M12 12 10 40 12 54 30
12 1 9.80

0.9

 8.82 20 32 16 M14 15 12 48 14 63 35
14 1.25 12.25 1.2 11.76  24 36 18 M16 17 14 56 16 72 40
16 1.6 15.68 1.5 14.7 26 40 20 M18 19 16 64 18 80 45
18 2.0 19.6 2 19.6 29 45 22 M20 21 18 72 21 95 53
20 2.5 24.5 2.5 24.5 31 50 25 M24 24 20 80 23 104 58
22 3.15 30.87 3 29.4 34 55 27 M24 26 22 88 26 117 65
24 3.6 35.28  3.6 35.28 39 62 31 M30 30 24 96 28 126 70
26 4 39.2  4.2 41.16 41 66 33 M30 32 26 104 30 135 75
28 4.8 47.04  4.8 47.04 43 70 35 M33 34 28 112 32 144 80
30 5 49 5.4 52.92  45 75 37 M36 36 30 120 34 153 85
32 6.3 61.74 6.2 60.76  48 80 39 M36 38 32 128 37 167 93
34 7.0 68.6 7 68.6 50 85 41 M39 40 34 136 39 176 98
36 8.0 78.4  8 78.4 54 90 43 M42 42 36 144 42 190 105
38 9.0 88.2 9 88.2 57 95 47 M45 46 38 152 44 198 110
40 10 98 10  98 60 100 49 M48 48 40 160 47 212 118
42 11 107.8  11 107.8 63 105 53 M48 51 42 168 49 220 123
44 12.5 122.5 12  117.6 66 110 56 M48 54 44 176 51 230 128
46 13 127.4 13 127.4  68 115 58 M48 56 46 184 53 240 133
48 14 137.2  14 137.2  72 120 60 M56 58 48 192 55 248 138
50 16 156.8  15 147  75 125 62 M56 60 50 200 57 257 143
55 18 176.4 18 176.4  83 138 67 M64 65 55 220 62 280 155
60 20 196 22 215.6  90 150 72 M64 70 60 240 69 310 178
65 25 245  26 254.8 98 164 79 M72 77 65 260 75 338 188
70 31.5 308.7  30 294 105 178 85 M80 83 70 280 81 360 202
75 35 343  35 343 112 192 92 M80 90 75 300 87 387 218
80 40 392  40 392  120 206 98 M90 96 80 320 93 414 232
85 45 441  45 441  128 220 104 M90 102 85 340 99 440 248
90 50 490  50 490  135 232 110 M100 108 90 360 104 473 260



※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
