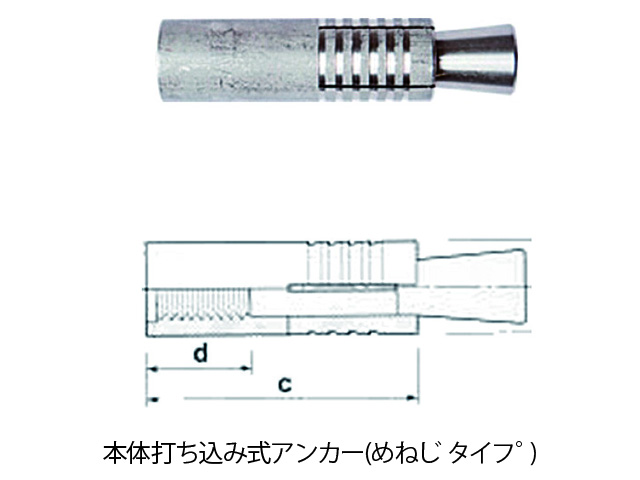

本体打ち込み式アンカー

後施工用アンカーのめねじタイプです。



電気めっき、ステンレス、溶融亜鉛めっき。

※小さい画像をクリックすると拡大表示されます。

製品詳細



サイズ 全長(㎜)c ねじの長さ(mm)d ドリル径(mm) コンクリート部穿孔深さ(mm) 梱包単位(本)
小箱 大箱
M8 35 12 12.5 38 50 600
M10 40 14 14.5 45 100 600
M12 50 20 18 56 50 300
M16 60 24 22 69 30 180
M20 83 31 26 93 15 90
M22 93 36 29 103 10 60
M24 110 55 33 120 6 36
W5/16 35 12 12.5 38 50 600
W3/8 40 14 14.5 45 100 600
W1/2 50 20 18 56 50 300
W5/8 60(63) 24 22 69 30 180
W3/4 83 31 26 93 15 90
W7/8 93 36 29 103 10 60
W1 110 55 33 120 6 36

※全長(63)はSUS。

※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
