マルチアイボルト

コンクリート製品の吊上げ用
本体、フック共に可動式になっており
あらゆる状況での吊上げに使用できます。

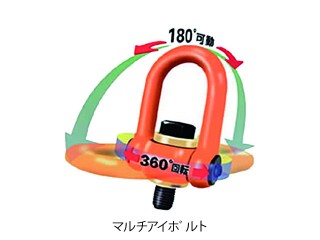

①重量物の吊上げ治具に対して、360度回転します。
②吊り方向に対しても、180度可動します。
③横吊り、斜め吊り、引き起こしにも使えます。
④アイボルトの3倍の使用荷重が可能です。

※小さい画像をクリックすると拡大表示されます。

製品詳細

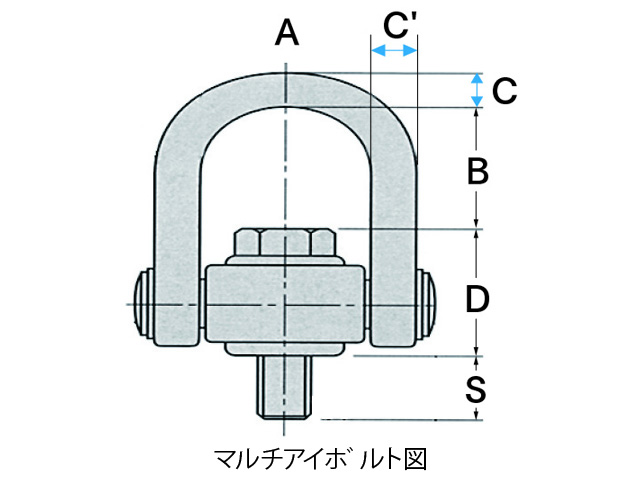

サイズ 使用荷重 S A B C C’ D
M8 0.3t 11 25 33 8 8 30
M10 0.5t 16 25 32 8 8 31
M12 0.8t 21 30 40 10 10 38
M16 1.6t 27 37 47 14 14 48
M20 2.5t 31 47 60 18 18 57
M24 3.6t 37 58 72 22 22 63
M30 5.8t 50 72 90 28 28 79
M36 8t 57 90 112 32 32 91
M42 10t 67 104 130 36 36 109
Ｍ48 15t 73 116 140 42 42 127

※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
