六角ボルト（ミリ）

標準規格品
ミリネジの六角ボルトです。

表面処理：生地、電気めっき、溶融亜鉛めっき、ステンレス等
形状：全ネジ、半ネジ

その他の材質、表面処理、サイズもご確認下さい。

※小さい画像をクリックすると拡大表示されます。

製品詳細

　表はSS材　電気めっき　です。

　※全ネジ・半ネジは〇　、　全ネジのみは●　、　半ネジのみは▲

ねじの呼び M8 M10 M12 M16 M20 M22 M24 M30 M36 M42

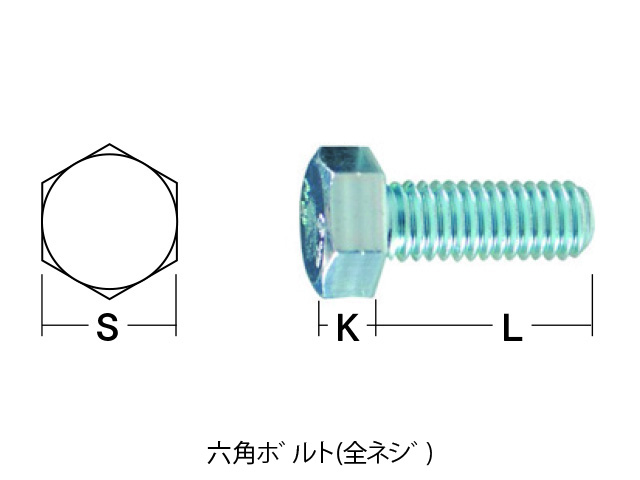

頭寸法 平径（S） 13 17 19 24 30 32 36 46 55 65
厚み（ｋ） 5.5 7 8 10 13 14 15 19 23 27
首下長さ（L） 15 ● ● ● 　 　 　 　 　 　 　
16 ● ● ● 　 　 　 　 　 　 　
18 ● ● ● 　 　 　 　 　 　 　
20 ● ● ● ● 　 　 　 　 　 　
22 ● ● ● ― 　 　 　 　 　 　
25 ● ● ● ● 　 　 　 　 　 　
30 ○ ○ ● ● ● ● ● 　 　 　
35 ○ ○ ○ ○ ○ ● ● 　 　 　
40 ○ ○ ○ ○ ○ ● ● 　 　 　
45 ○ ○ ○ ○ ○ ● ● 　 　 　
50 ○ ○ ○ ○ ○ ○ ● ○ 　 　
55 ○ ○ ○ ○ ○ ○ ○ ○ 　 　
60 ○ ○ ○ ○ ○ ○ ○ ○ 　 　
65 ○ ○ ○ ○ ○ ○ ○ ○ 　 　
70 ○ ○ ○ ○ ○ ○ ○ ○ ▲ 　
75 ○ ○ ○ ○ ○ ○ ○ ○ ▲ 　
80 ○ ○ ○ ○ ○ ○ ○ ○ ○ 　
85 ○ ○ ○ ○ ○ ○ ○ ○ ▲ 　
90 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
95 ○ ○ ○ ○ ○ ○ ○ ○ ▲ ―
100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
105 ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ―
110 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
115 ○ ○ ○ ○ ○ ○ ▲ ▲ ▲ ―
120 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
125 ○ ○ ○ ○ ○ ○ ○ ○ ▲ ―
130 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
135 ― ― ▲ ▲ ▲ ― ― ― ― ―
140 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
150 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
160 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
170 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
180 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
190 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
200 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○







※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
