プラスターG

国交省NETIS登録　QS-080024 -VE　になりました。
①星形により、
　ひび割れやジャンカを減らし、
　縦筋への横使いも可能になります。
②鉄筋径共通で在庫やデッドストック
　を減らします。
③カラー採用によりサイズの間違いを
　減らします。

補足
①ひび割れはドーナッツ型と比べ半減以下！
　モルタルスペーサーと同等です。
②さらに一部サイズは重荷重兼用です。
　たくさんの種類のスペーサーを集約します。
③基本色グレーと特別色を用意しました。
　セットの確認、在庫の確認がわかりやすいです。

※小さい画像をクリックすると拡大表示されます。

製品詳細

環境にやさしい
リサイクル樹脂		 特許4082709 号
特許6460634 号		 JASS5 対応 JIS　A5390 準拠

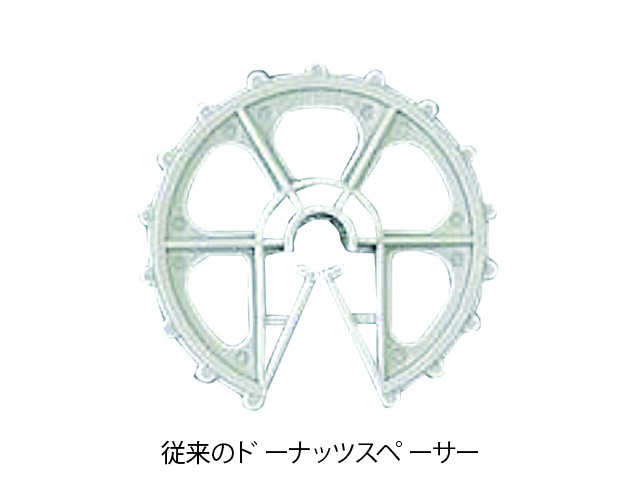

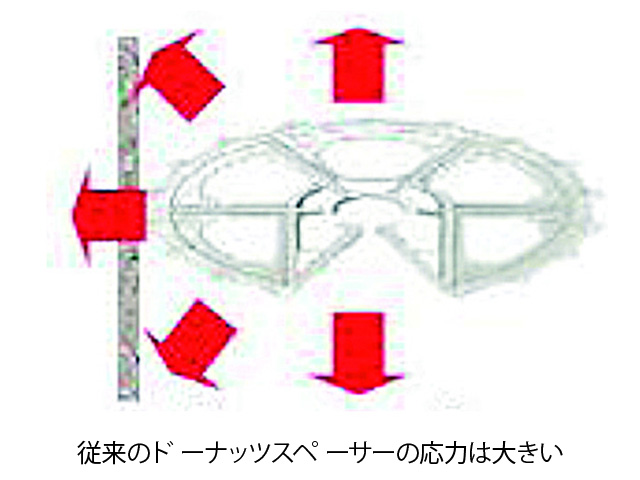

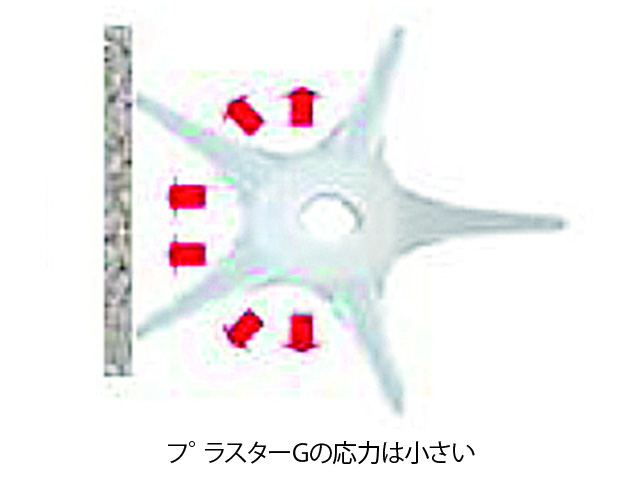

①ドーナツ型スペーサーと比べるとコンクリートのひび割れが半減します。縦筋への使用も可能です！
②鉄筋径兼用により、在庫点数が減らせます。
③グレー色と特別色があり、サイズの確認がしやすくなります。

北海道
新技術情報提供システム
NO.20123003		 茨城県
新技術データベース
旧NO.B-12056　積極活用		 東京都
新技術情報
NO.1301006
兵庫県
新技術・新工法活用促進システム
旧NO.120043		 福岡県
新技術・新工法ライブラリー
NO.1101003A		 宮崎県
新技術活用促進システム
NO.403

コンクリート充填度実験

コンクリートの充填度がアップ！

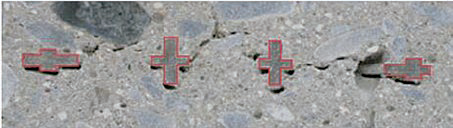

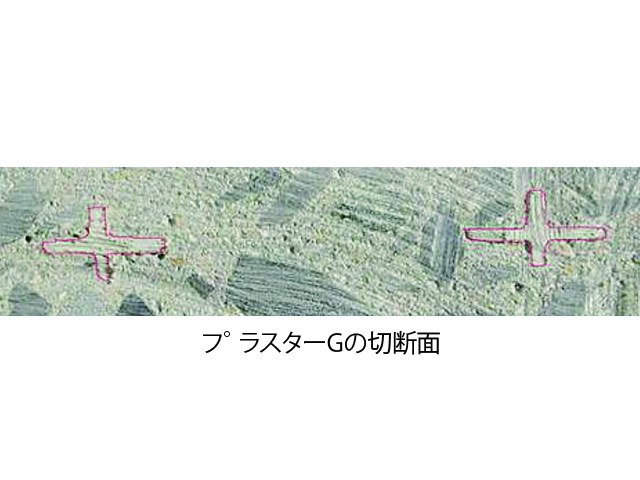

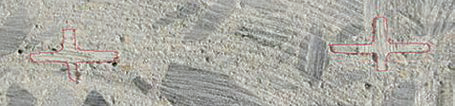

コンクリートを打設した星形スペーサー（プラスターG）の切断面

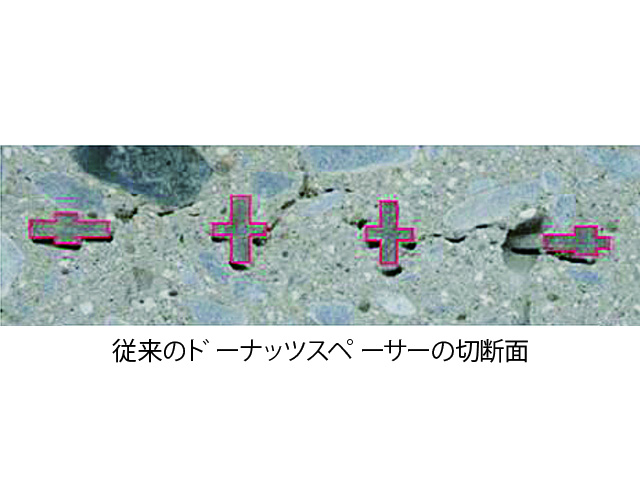

コンクリートを打設したドーナツ型スペーサーの切断面

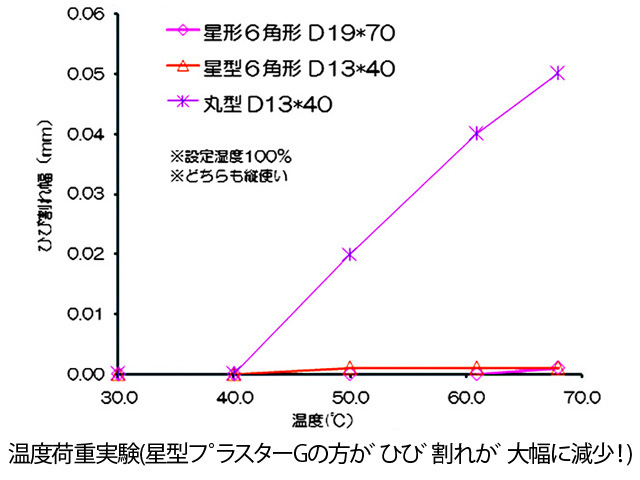

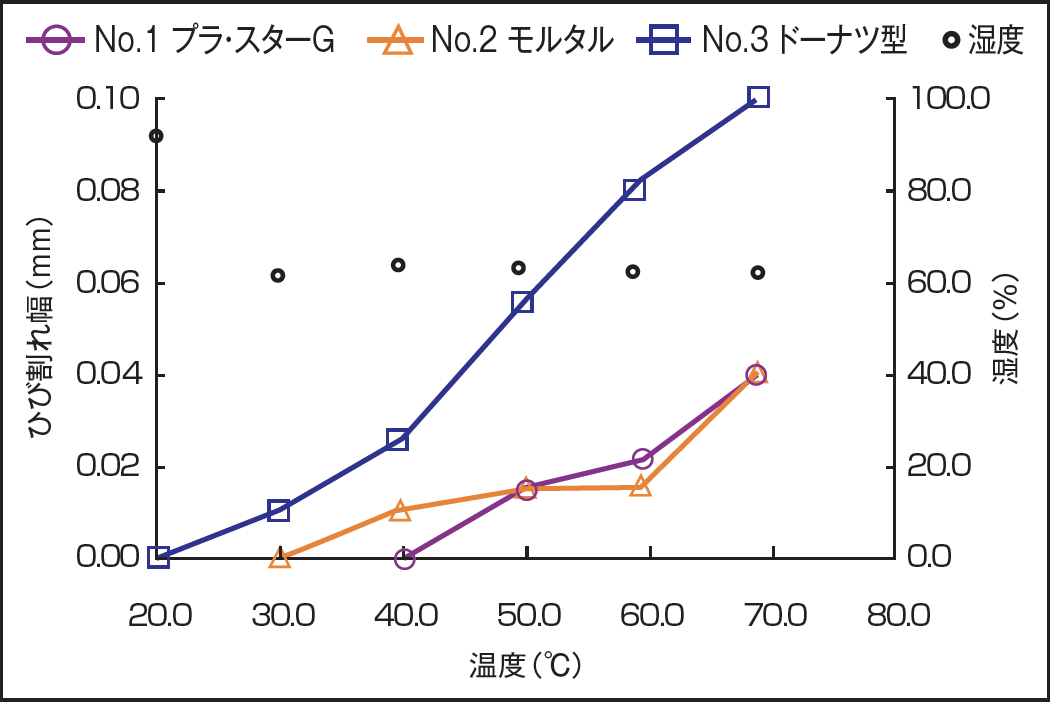

温度ひび割れ比較実験

コンクリートスペーサーと同等！

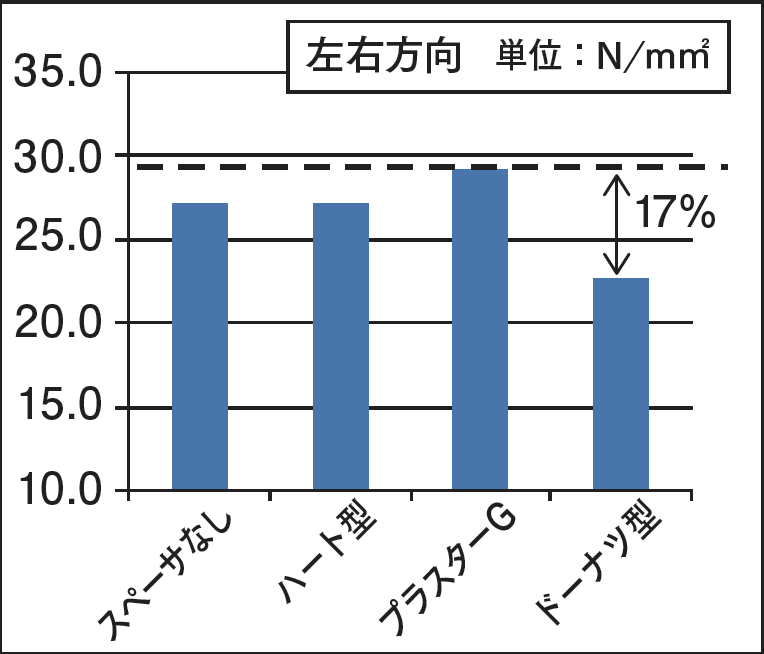

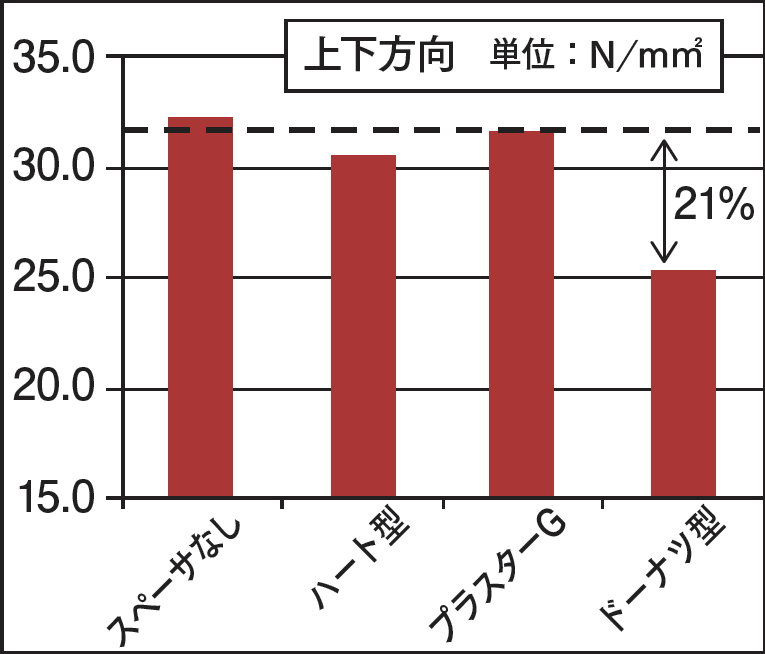

スペーサーがコンクリート強度へ与える影響

材齢28日圧縮実験

プラスターＧはコンクリート製スペーサーと同等以上の強度！
ドーナツ型スペーサーは約20％強度低下！

NETIS QS-080024-VE（旧番号・期間満了掲載終了）

※国土交通省 NETIS

● コンクリート・モルタル製スペーサー、鋼製スペーサーとも同等のひび割れ抑制効果を有する。
● 建築分野・土木分野とも、壁、柱等の鉄筋の鉛直荷重のかからない箇所に従来のドーナツ型プラスチックスペーサー、コンクリート・モルタル製スペーサー、鋼製スペーサーの代わりに使用できる。
【施工方法】

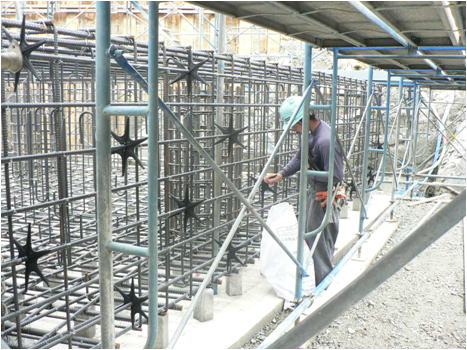

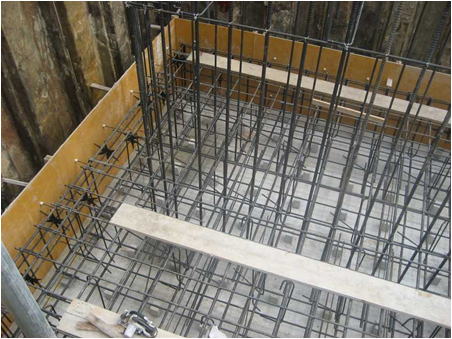

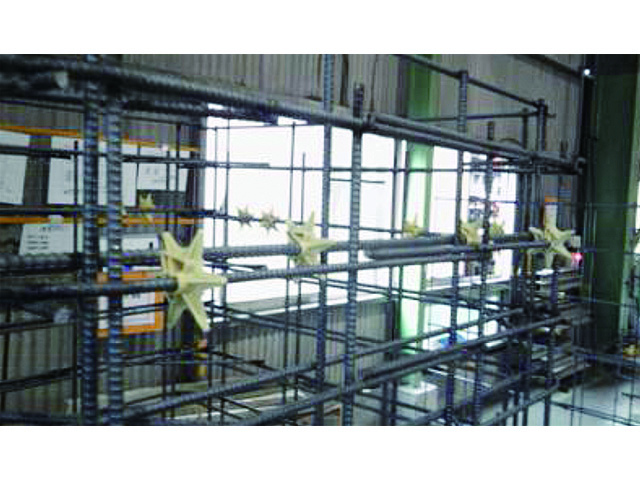

星形スペーサーは横筋に垂直(縦使い)でも、縦筋に水平装着(横使い)でもどちらでも可能である。

※（社）土木学会　コンクリート標準示方書
（平成25年3月、施工編）

側壁部では耐荷力、熱膨張係数、スペーサーの断面内の空間（開孔率）等が適切で、耐久性に悪影響を及ぼさないことを使用実績等から確認すれば、プラスチック製スペーサーを用いることも可能である。

※コンクリート施工管理要領（平成 26 年 7 月）
発行：NEXCO 総研

2-4 　 構造物用コンクリートの施工
2-4-4 鉄筋工 「鉄筋のかぶりを正しく保つために適切な間隔にスペーサーを配置しなければならない」
「スペーサーは、コンクリート製あるいは同等品以上のものとし、本体コンクリートに害を与えないものでなければならない。」

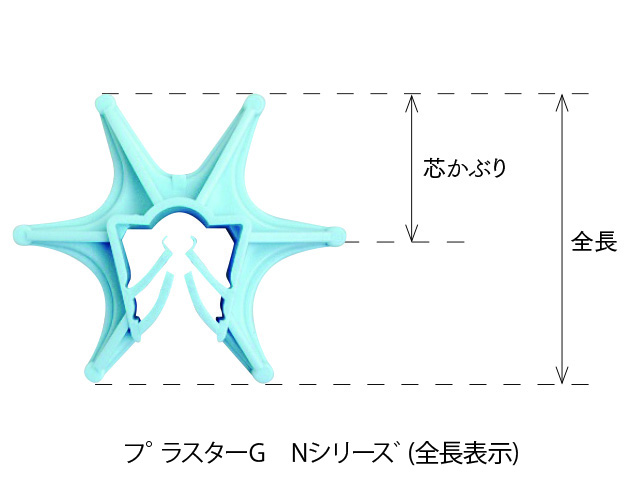

 　プラスターG　Nシリーズ　　※Nの後の数字が全長になります。　27_01　プラスターG　Nシリーズ(全長表示)

型番 全長 入数 基本色 特別色 重荷重兼用
N30-Φ2.8～5 30 19,500 グレー   ◎
N40-Φ2.8～5 40 12,600 グレー   ◎
N40-Φ6～D10 12,600 グレー   ◎

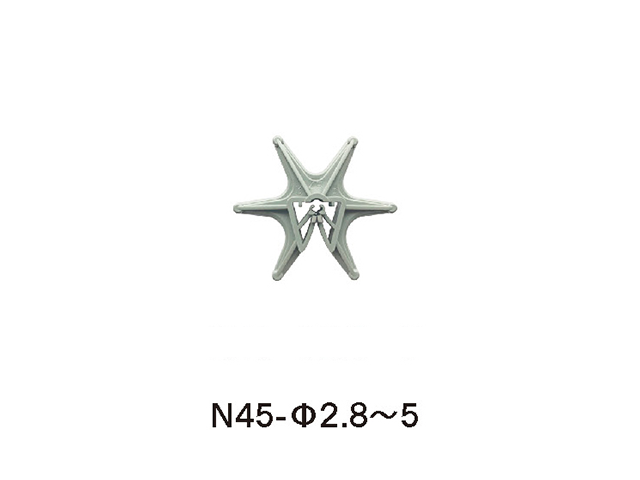

N45-Φ2.8～5 45 8,100 グレー   ◎

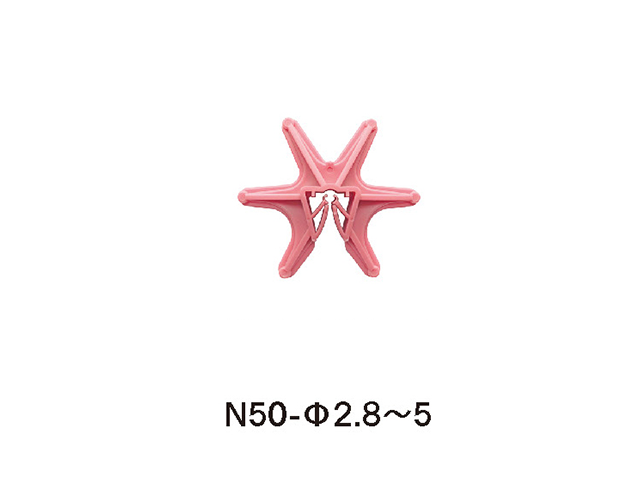

N50-Φ2.8～5 50 6,600 グレー ピンク ◎

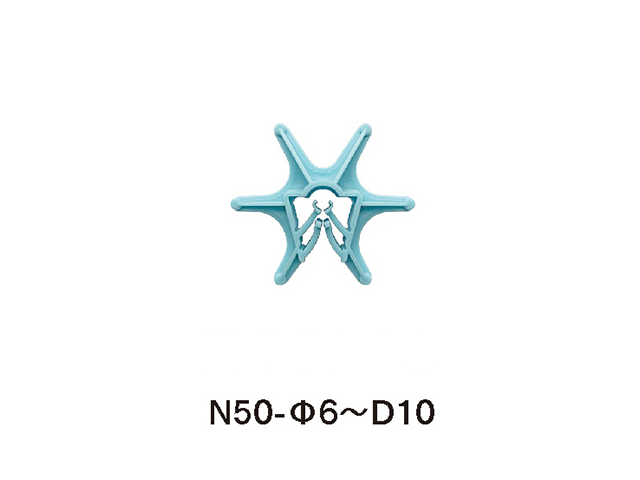

N50-Φ6～D10 6,600 グレー スカイブルー ◎

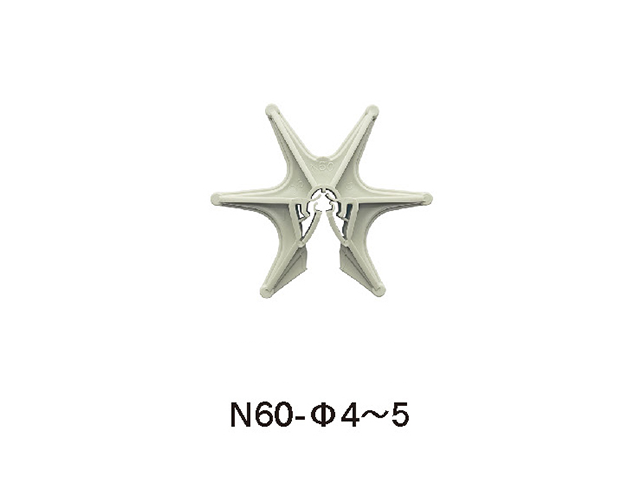

 N60-Φ4～5 60 4,500 グレー   ◎
N60-Φ6～7 4,500 グレー 　 ◎
N60-D10･13 2,700 グレー 　 ◎
N70-Φ4～5 70 2,400 グレー 　 ◎
N70-Φ6～7 2,400 グレー   ◎

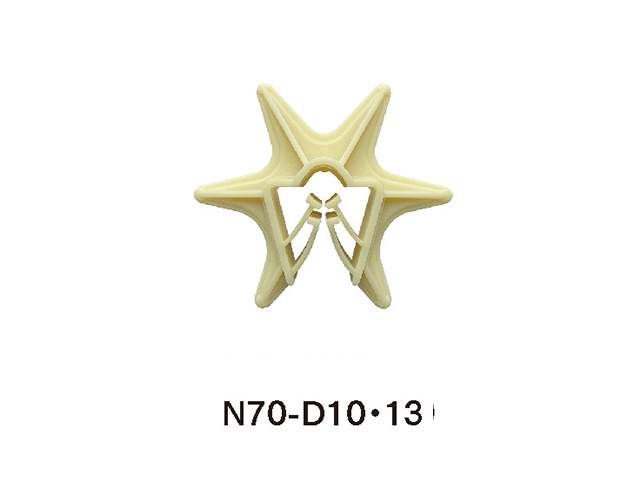

N70-D10･13 2,250 グレー イエロー ◎
N70-D16･19 1,800 グレー 　 ◎
N80-Φ6･D6 80 2,100 グレー 　 ◎

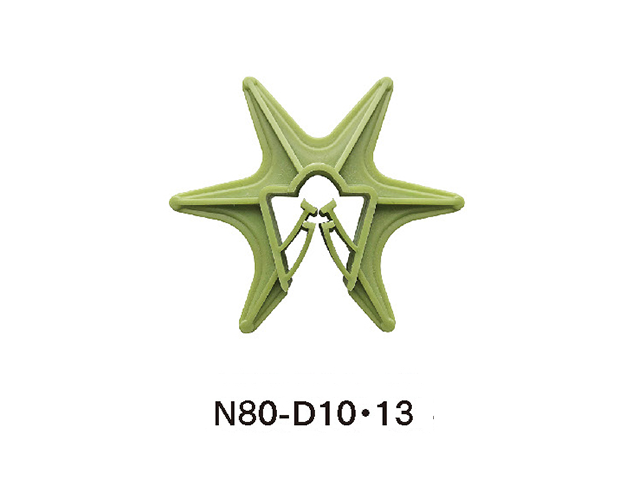

N80-D10･13 1,800 グレー グリーン ◎
N80-D16･19 1,800 グレー 　 　
N85-D10･13 84 1,500 ー ホワイト
N94-D10･13 94 1,200 グレー イエロー

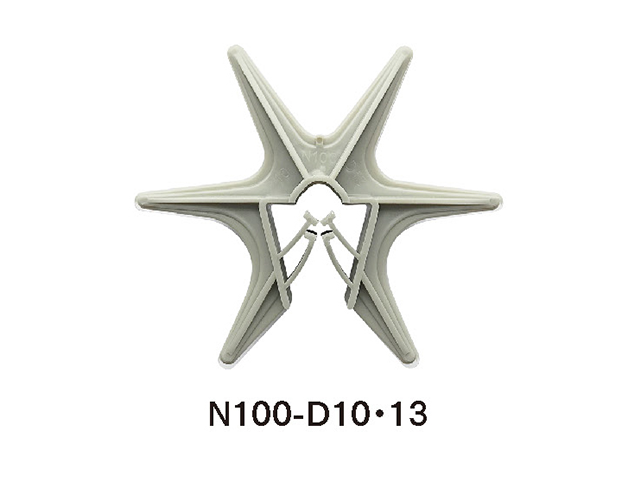

N100-D10･13 100 1,200 グレー
N100-D16･19 1,050 グレー イエロー

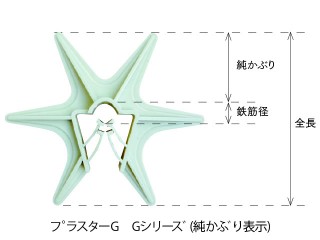

　プラスターG　Gシリーズ　　（Gの後の数字が純かぶりになります）　27_02　プラスターG　Gシリーズ(純かぶり表示)

型番 全長 入数 基本色 特別色
D10･13-G20 60 2,700 グレー
D10･13-G25 70 2,250 グレー
D10･13-G30 80 1,800 緑 グレー
D10･13-G35 84 1,200 ー 白
D10･13-G40 94 1,200 黄 グレー
D10･13-G45 101 1,200 ー グレー
D10･13-G50 114 900 茶 グレー
D10･13-G60 134 600 白 グレー
D10･13-G70 154 300 グレー 桃色
D10･13-G75 164 300 グレー 桃色
D10･13-G80 174 300 グレー 水色
D10～16-G90 194 240 グレー 　
D10～16-G95 204 150 グレー 　
D16・19-G25 70 1,800 グレー 　
D16･19-G30 80 1,350 グレー 　
D16･19-G40 101 1,050 黄 グレー
D16･19-G50 121 750 茶 グレー
D16･19-G60 141 450 白 グレー
D16･19-G70 161 300 グレー 桃色
16･19-G75 171 300 グレー 桃色
D16･19-G80 181 300 グレー 水色
D19～25ｰG90 201 240 グレー 　
D19～25-G95 211 150 グレー 　

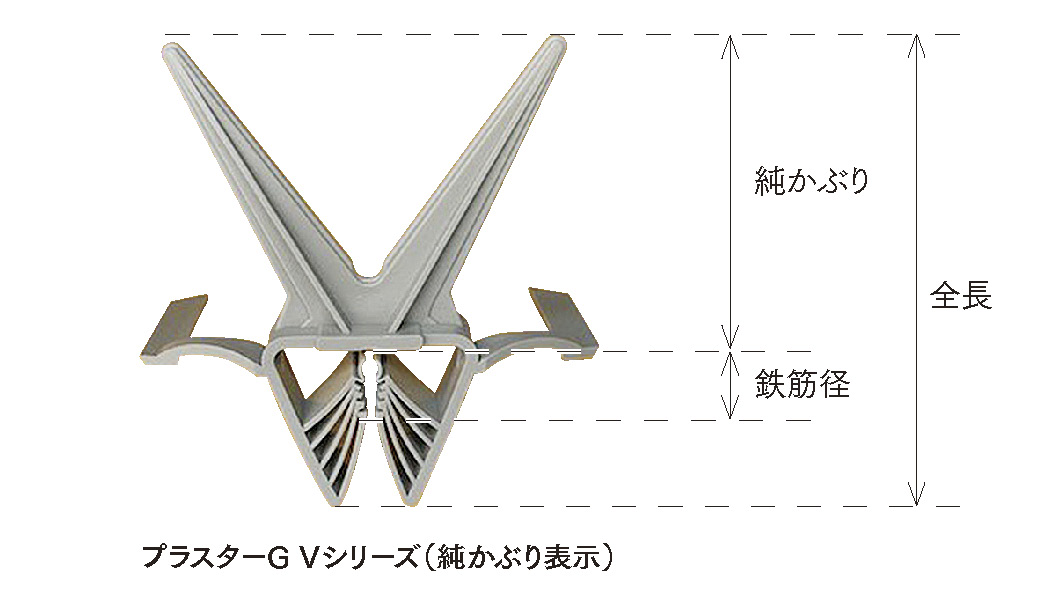

 　プラスターG　Vシリーズ（2本足）（Vの後の数字が純かぶりになります）　

型番 全長 入数 基本色 特別色
D10～29（～D35）ｰV40 88 900 グレー
D10～29（～D35）ｰV50 98 750
D10～29（～D35）ｰV55 103 750
D10～29（～D35）ｰV60 108 600 グレー
D10～29（～D35）ｰV65 113
D10～29（～D35）ｰV85 133
型番 全長 入数 基本色 特別色
D10～35（～D51）ｰV70 130 300 グレー 白
D10～35（～D51）ｰV80 140 白
D10～35（～D51）ｰV90 150 240 白
D10～35（～D51）ｰV100 160 210 グレー 白
D10～35（～D51）ｰV105 165 白
D10～35（～D51）ｰV110 170 白
D10～35（～D51）ｰV120 180  210  グレー  白
D10～35（～D51）ｰV125 185 白
D10～35（～D51）-V130 190 白
D10～35（～D51）-V140 200 210  グレー
D10～35（～D51）-V150 210 180
D10～35（～D51）-V160 220 150
D10～35（～D51）-V170 230 120 グレー
D10～35（～D51）-V180 240
D10～35（～D51）-V190 250
D10～35（～D51）-V200 260

120

 グレー
D10～35（～D51）ｰV210 270 　



※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
