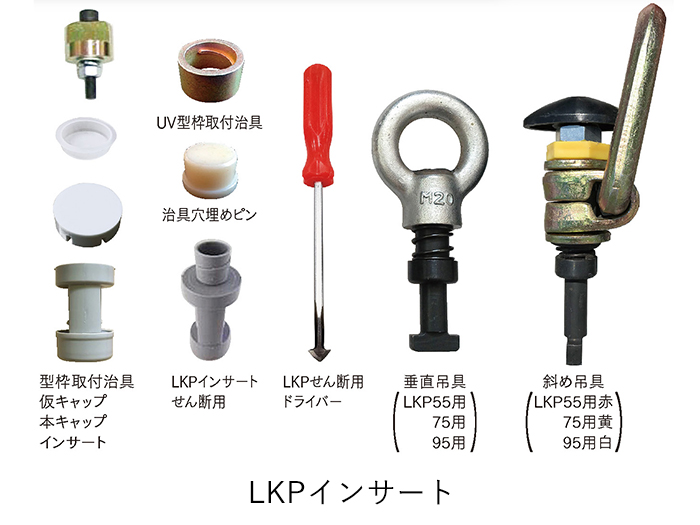

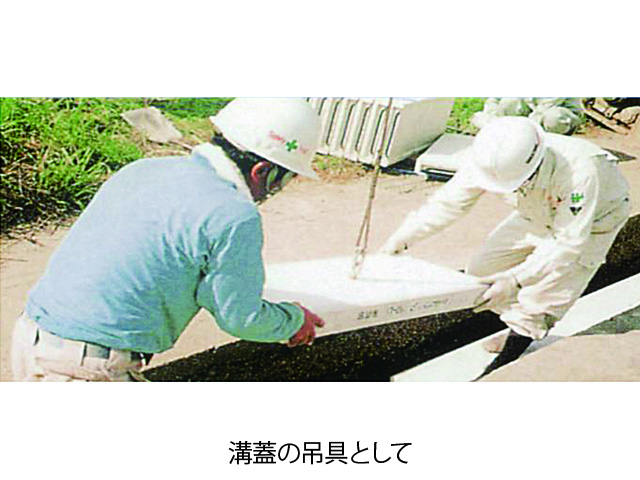

ワンタッチインサート(垂直・斜め吊具)

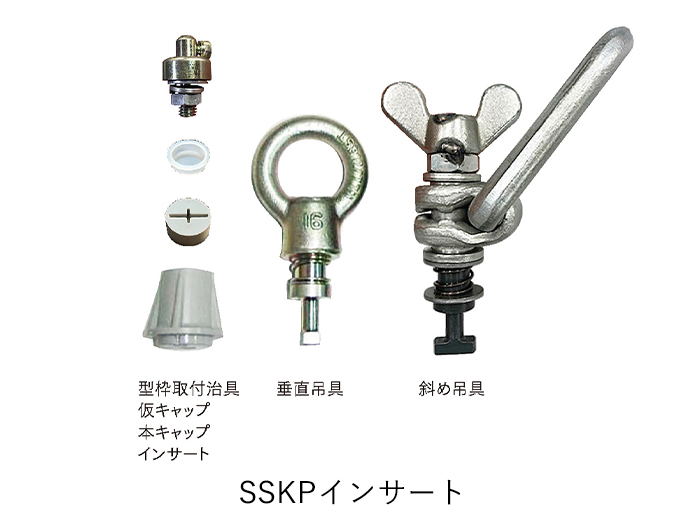

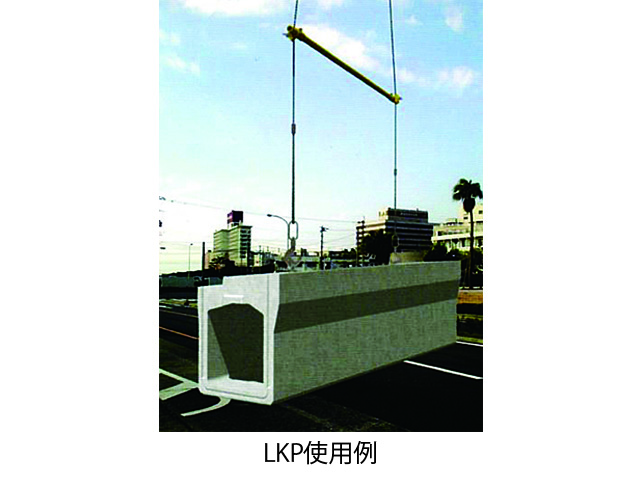

『LKPインサート、SSKPインサート』

施工吊具をインサートに入れて 90 度回すだけ!!
従来のねじ込み式の面倒な手間・時間を大幅にカットできる新アイテムです。
さらに、安全に考慮したロック機能が付いています。

専用吊具を挿し込んで使います。ネジは無く、押し込んで90°回転させて固定終了です。

たくさんの製品を設置する場合でも、従来のネジ式より施工時間が短縮され、非常に便利なアイテムです。

インサートの型枠への着脱も安易で手間と時間も短縮されます。

※小さい画像をクリックすると拡大表示されます。

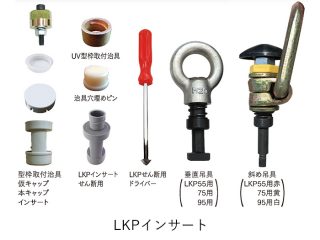

製品詳細

≪工場作業≫…人手不足解消。

1人で取付けできます。さらに取外しの手間はゼロです。
スラブ等、型枠の反対側に人手が不要です。
型枠の下に手を入れるような危険な作業が無くなります。
又、Sキャップ付インサート(18ページ参照)のようにせん断でも使えるLKPインサートせん断用もあります。
これにより、せん断脱型や蝶番脱型にも使えます。
又、脱型時の微妙なズレによるインサート周辺のひび割れを解消します。

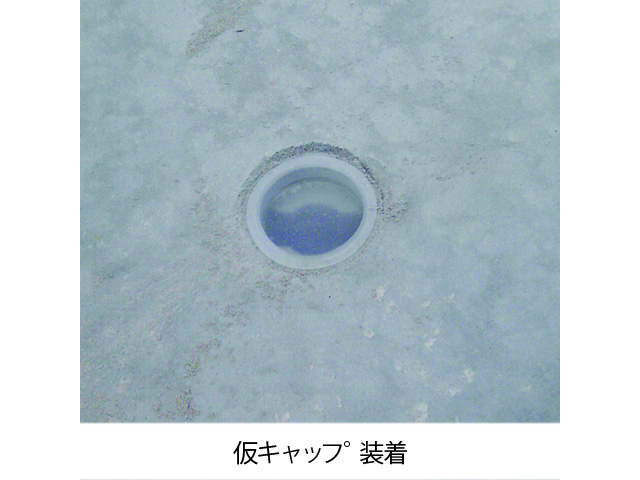

仮キャップ 装着

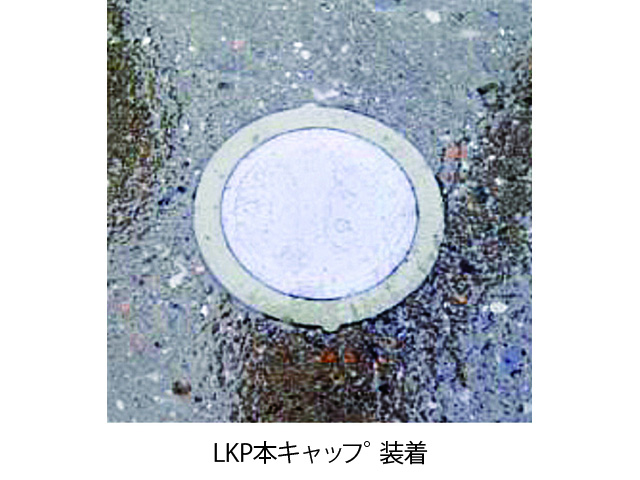

LKP本キャップ装着






i- Construction( 現場の生産性革命)

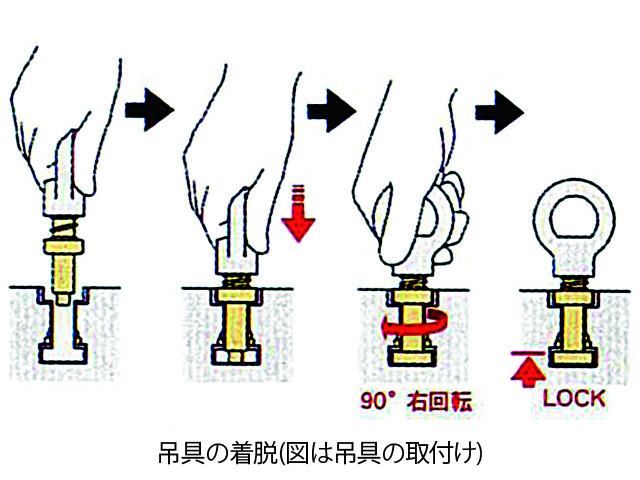

吊具の脱着





≪現場作業≫…お客様の評価UP!
吊具の脱着は、押しながら90度回すだけ!

  1. 吊具の脱着時間が約1/ 3!
    現場規制、騒音、重機レンタル代など、リスクやコストの削減・減少に繋がります。
  2. 従来のネジ式で起こる、締めつけ不足による不具合(折れ・曲がり・外れ)がなくなります。
  3. 従来のネジ式で起こる、ワイヤーの戻りに追随して吊具が外れるような事は、吊具がロッ
    クされるのでなくなります。
  4. 樹脂製なので、サビません。
  5. 専用の本キャップがあるので、インサートの穴処理が簡単です。

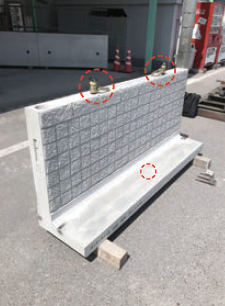

ロックが付いたワンタッチの垂直・斜め吊具です。

積込み作業や施工作業の手間が減り大幅な時間短縮が出来ます。

①吊具を押し込みながら90度回すと使えます。
 従来のインサートとアイボルト等のネジ込み・取外しが、無くなるので簡単で早いです。

②吊具はロックが付いています。
 ワイヤーの戻りに追随して吊具が抜ける心配が無くなりますので安全です。

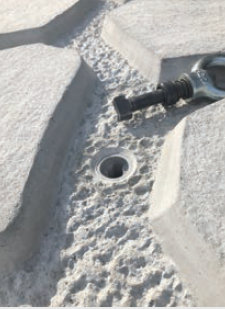

③吊り穴の後処理も簡単です。
 専用キャップがあるので、軽く叩いて入れるだけで出来ます。

④樹脂製なので錆びません。

⑤型枠に取り付ける際も専用治具に叩いて入れるだけで出来ます。

⑥脱型時にはボルトの取り外しが無いので手間が掛かりません。



最大吊り上げ荷重

品番 長さ(mm) 入数(個)  耐荷重(2点吊り)  4点吊り
垂直 斜め 斜め
SSKP 38  500 460kg 410kg 800kg
LKP-55 57  400 1300kg 1000kg 2000kg
LKP-75 78  300 1700kg 1300kg 2600kg
LKP-95 97  250 2200kg (1700kg) (3400kg)

※LKP-95の斜め吊は未検証の為、LKP-55/75の値を基に算出した物です。

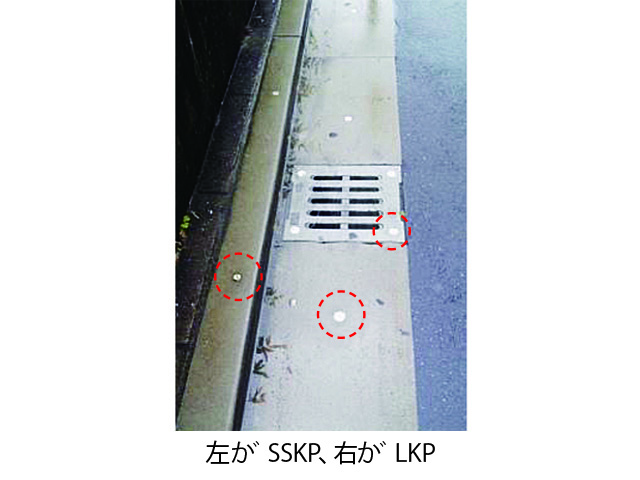

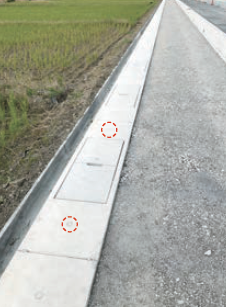

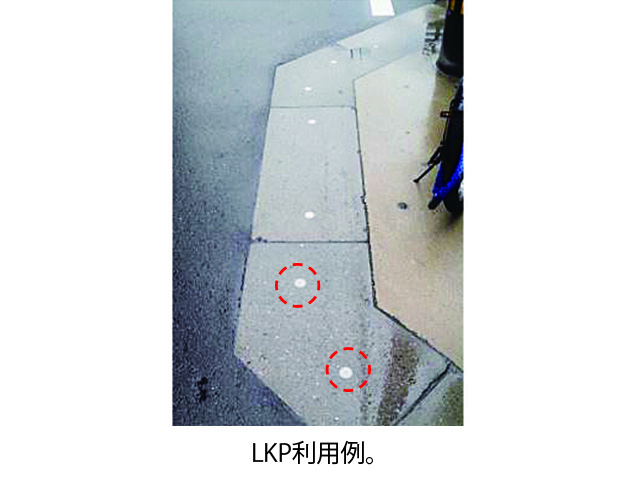

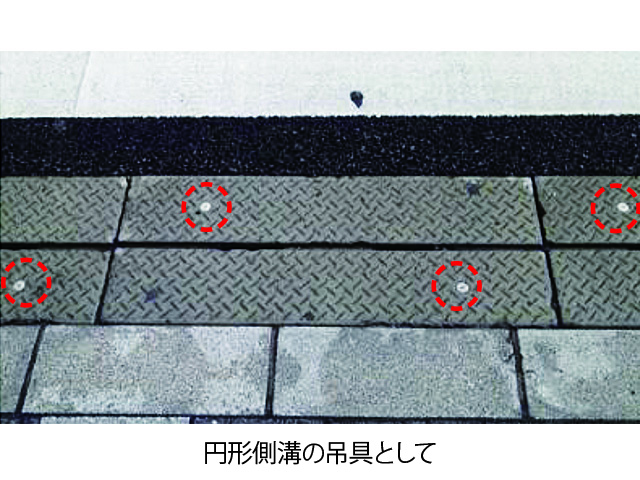

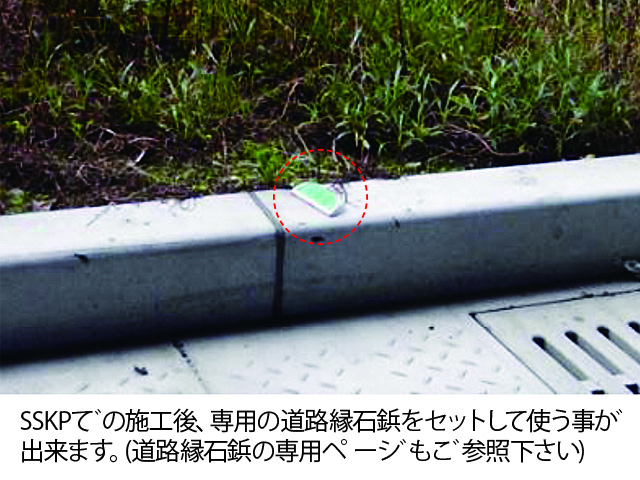

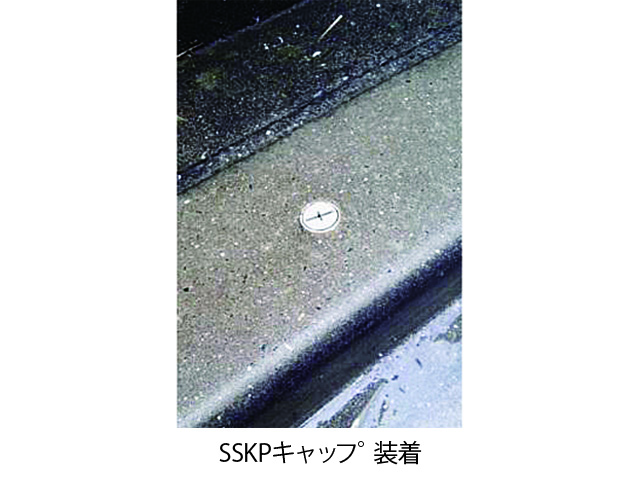

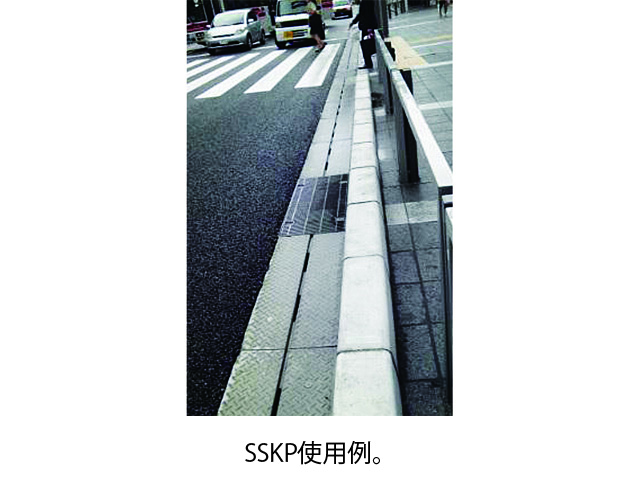

※SSKPは、施工後、専用の道路鋲をセットして使う事も出来ます。

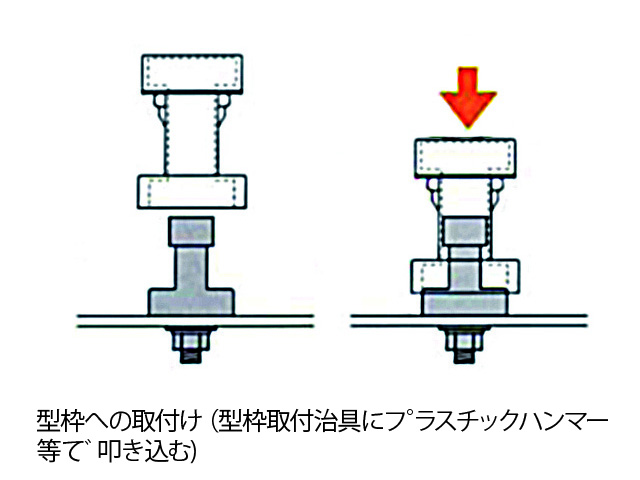

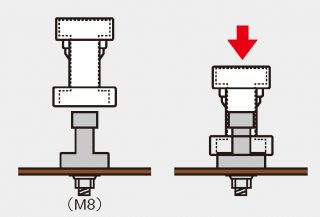

※型枠への取付けは。

 型枠取付治具にプラスチックハンマー等で叩き込みます。



※吊具の取り付けは。

 吊具をインサートの奥まで差し込み、押しながら右へ90度回転させ、ロックがかかった事を確認します。



※吊具の取り外しは。

 吊具を奥に押してロックを解除し、左に90度回転させて上に引きます。

※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
