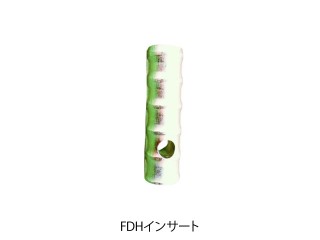

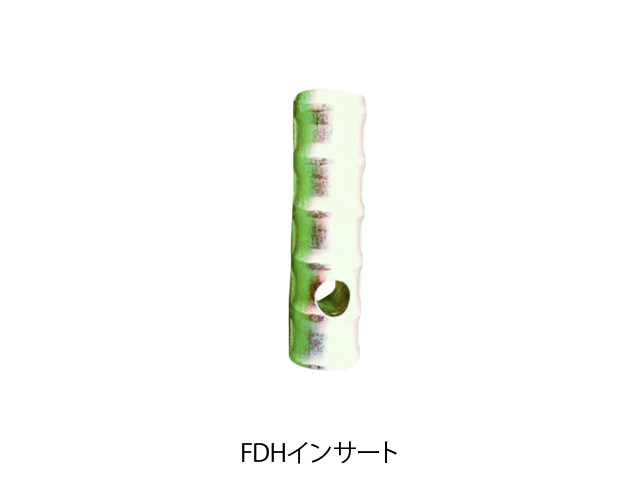

FDHインサート

FDインサートに鉄筋を通せる穴を設けたインサートです。

クロメートです。

※小さい画像をクリックすると拡大表示されます。

製品詳細



ネジ径 L(mm) S(mm) サイズ 入数(個) SS SUS
M16 75 30 D25 150
80 35 130
100 40 100
150 45
M20 80 40 D32 80
100 50
120 40
150 40
200 20
M22 100 50 D35 50
150 30
200 30
300 15 ○
M24 75 25 D38 60
100 50 45
120 30
150 30
200 20



※記載されている製品仕様は、断りなく変更する場合がありますので、ご了承下さい。
